【MENU画面】

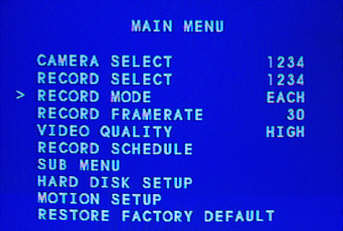

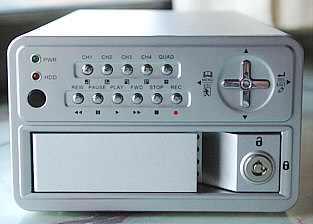

テレビに接続して、MENUボタン(十字キーの左)を押すとテレビ画面に現れます。
(出荷ロットによって設定画面が変わることがございます)
1.CAMERA SEKECT(カメラの選択)
使用するカメラの数を設定します。1台〜4台。
2.RECORD SEKECT(録画画面の選択)
テレビに画面表示されている映像で、録画するものを選びます。
1CH〜4CH(チャンネル)。

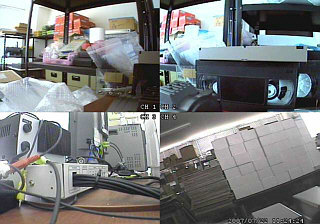

上の写真は、4台のカメラを使用。4台の画像を録画する設定になっております。
3.RECORD MODE(録画モード)
EACH -テレビに映し出されている映像それぞれを個別に録画するモード。
4分割再生、1画面再生ができます。
QUAD -4分割画面を1つの画面として録画します。4分割画面としてにみ再生できます。
※EACHの方が個別に画面を記録する分、早くハードディスク容量を消費します。
4.RECORD FRAMERATE(録画フレーム設定)
フレームとは?
30に設定すると、1秒間に30コマの静止画を録画します。
静止画を連続して再生することで動画となります。
フレーム数を上げるとスムーズな再生となりますが、ハードディスクの消費は早くなります。
1→1秒間に1コマ
2→1秒間に2コマ
30→15→10→7→5→4→3→2→30、とご希望のフレームを選択できます。
人の動きの早い店舗などでの録画には、
画質はNORMAL、フレームは2〜4ぐらいをおすすめいたします。(1秒間に2枚〜4枚撮影)
フレーム数を少なくすると、
動きの速い人の場合は顔を記録しそこねる場合があります。
フレーム数は設置場所の状況に応じて設定してください。
-ご注意-
RECORD MODE(録画モード)が”EACH”になっていると、
カメラが4台接続する時は、
フレームは設定コマ数の4分の1が各カメラのフレーム数になります。
例 フレーム4→フレーム1 になります。
※各カメラごとに1枚づつ録画していくため。
5.VIDEO QUALITY(画質選択)
HIGH(高画質)→NORMAL(中程度の画質)→LOW(低い程度の画質)
と変更できます。
LOWになるほど画質は落ちますが、その分録画できる時間は長くなります。
録画可能時間の目安 - ハードディスク250GBの例(500GBはこの2倍になります) EACHモード 単位:時間
※画質をHIGHにするとハードディスク容量が早く減っていきます。
※フレーム数(1秒間あたりに記録する画像数-コマ数)を増やすとハードディスク容量が早く減っていきます。
例 30フレーム → 1秒間に30コマ撮影。
7フレーム → 1秒間に7コマ撮影。
※EACHモード -4分割で映し出されている映像それぞれを個別に録画。4分割再生、1画面再生両方できます。
6.RECORD SCHEDULE(スケジュール録画設定)
24時間の中で、録画のタイムスケジュールを設定することができます。
−下の画面の例−
0時〜3時 録画(T)
3時〜6時 停止(−)
6時〜12時 モーション録画録画(A) ← 画面の中で動きを感知すると録画を開始します。
12時〜17時 録画(T)
17時〜21時 停止(−)
21時〜24時 録画(T)

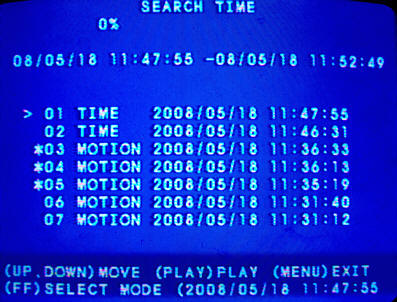

※モーション録画録画(A)
画面上で人や物などの動きを感知して、録画を開始します。
動きを感知しなくなってから何秒間録画するかを設定できます。

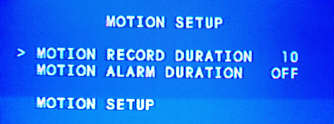

MOTION RECORD DURATION 下の写真では10秒に設定。
カメラによってはモーション機能が動作しない場合もあります
7.HARD DISK SETUP ハードディスクの設定

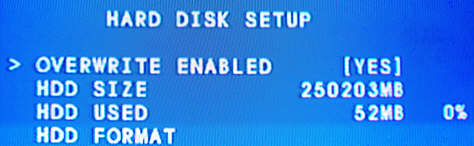

OVERWRITE ENABLED(上書き設定)
YESに設定すると、ハードディスクがいっぱいになると、
古いデーターから上書きしていきます。
NOを選択設定すると、ハードディスクがいっぱいになると録画を停止します。
HDD FORMAT 記録された画像を全て消去します。
形式 スタンドアローン
録画媒体 S−ATA Hard Disk Drive
録画容量 500GB
圧縮法 MJPEG
解像度 640×224 320×112
TVシステム NTSC
録画速度(fps) 1/1, 1/7, 1/15, 1/30,
表示速度 (NTSC) 120fps
最大録画時間 240時間(最高画質) at 30fps、HDD:500GB
(四画面録画 / 各CHフルスクリーン)

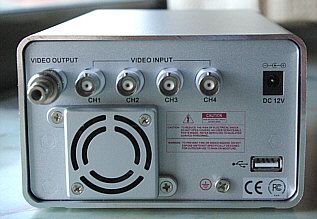

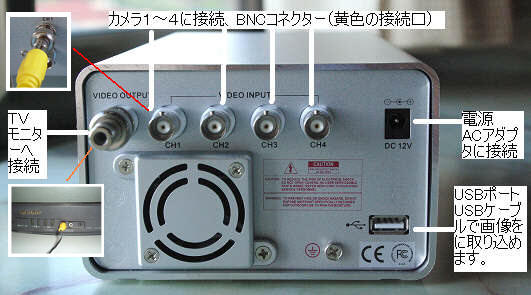

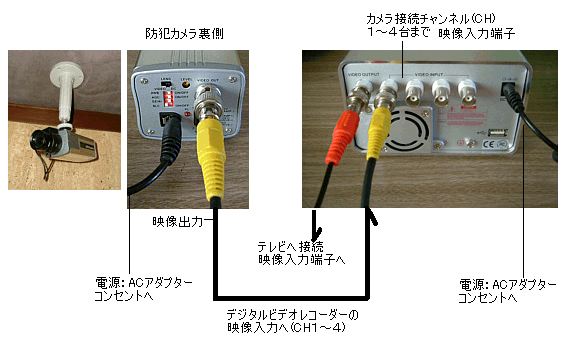

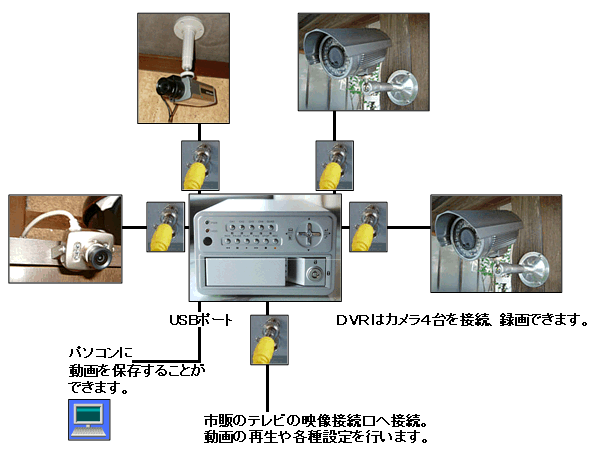

映像入/出力 入力:BNC(1.0Vp-p、75Ω)×4
出力(LIVEモニター):BNC(1.0Vp-p、75Ω)×1
出力(モニター):BNC(1.0Vp-p、75Ω)×1
電源 DC12V
消費電力 約 25W
外形寸法 132 ×80 × 250mm
質量 約 970g

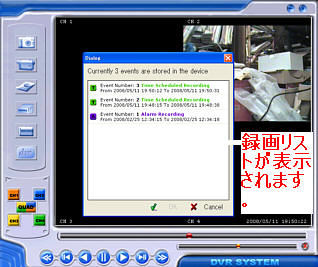

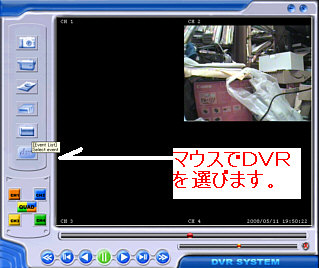

接続するPCのスペック
O/S Windows2000,XP
CPU Pentium4 1.7GHz 以上
RAMメモリー 256MB以上
VGAメモリー 64MB以上
USB 2.0以上
HDD 7200rpm以上
Microsoft Office 2007 との相性が合わない場合がございます。
接続するPCにインストールしてある場合は、正常に動作しない場合があります
|
